Saturday, March 12, 2016

Membuat cas HP pada sepeda motor

Membuat cas HP pada sepeda motor

Bagi anda yang gemar naik motor atau hobi naik motor, mungkin rangkaian Cas Hp pada sepeda motor ini sangat bermanfaat bagi anda. Ketika anda berkendara saat dijalanan dan anda berhenti sejenak untuk mengecek hp , namun ternyata baterai hp keadaan mepet atau kosong. Cas hp pada motor ini sangat membantu anda.

Rangkaian nya yang cukup kecil hanya membutuhkan beberapa komponen, dan komponen sangat mudah didapatkan ditoko-toko elektronik. Beberapa komponen yang dibutuhkan yaitu :
1 Buah Dioda 1N4007 atau dioda 5 Ampere
1 Kapasitor Elko berukuran 1000 mikro Farad dengan voltase 25 Volt
1 Kapasitor ELko berukuran 470 mikro Farad dengan voltase 16 Volt
1 Buah IC 7805 , bisa LM7805
1 Buah sekring 10 Ampere atau 15 Ampere beserta rumah sekring
1 Konektor USB Female
1 Pendingin IC 7805, bisa menggunakan plat alumunium

Diagram Skema Rangkaian Cas HP pada Sepeda Motor

Diagram Skema Rangkaian Cas HP pada Sepeda Motor

Cara kerja rangkaian cas hp

Cara kerja rangkaian diatas yaitu menurunkan tegangan dari aki motor 12 Volt atau 6 Volt , ke tegangan yang dibutuhkan untuk mengecas hp yaitu 5 Volt. komponen yang berfungsi menurunkan tegangan aki ke 5 Volt yaitu pada IC 7805. Tegangan yang masuk pada kaki IC nomor 1 , dan keluar 5 Volt pada kaki 3. Fungsi kapasitor sebagai penyetabil arus yang masuk maupun keluar. dan tak kalah penting Dioda pada rangkaian berfungsi sebagai penyearah tegangan aki , supaya tegangan dari baterai cas hp tidak malah balik ke aki. Lihat fungsi sekering.

Cara memasang

Sambungkan Jalur merah langsung ke aki dan beri sekering setelah aki. Lalu jalur hitam pada min aki , atau masa bodi motor. Lalu konektor usb sudah siap digunakan dengan tegangan keluaran 5V. Lama pengecasan tergantung Amper aki dan Baterai HP. Jangan lupa beri pendingin pada sisi belakang IC 7805, karena saat rangkaian bekerja , IC 7805 akan panas.

Friday, March 11, 2016

Cara memasang relay pada lampu motor

Relay Lampu pada motor berfungsi sebagai saklar elektrik yang menghubungkan lampu langsung ke aki motor , jadi lampu bisa lebih stabil lebih terang serta awet. Tegangan yang lewat saklar holder lampu hanya berhungsi untuk mengaktifkan relay.Perlu diperhatikan bahwa fungsi relay bisa disebut mengganti saklar holder lampu dengan saklar dengan kekuatan amper yang lebih besar biasanya relay yang dipakai sebesar 20 Amper. Dan tegangan yang dimainkan oleh saklar relay bukan tegangan pada jalur kabel bodi + motor, melainkan langsung dari tegangan + Aki.

Untuk memasang rangkaian relay ke motor bisa anda lihat skema diagram sperti gambar dibawah:
Skema diagram rpemasangan relay lampu pada motor

Cara pemasangan relay lampu

Pin yang terdapat pada relay yaitu 85 , 86, 30 dan 87. Pada gambar diagram skema relay lampu motor diatas terdapat dua relay , dimana relay pertama untuk lampu dekat , dan satunya untuk lampu jauh. pada Pin 85 di kople atau disambung antara relay lampu jauh dan dekat yang dihubungkan ke masa atau body motor atau tegangan - min aki.
Begitu pula pin 30 antara relay lampu jauh dan dekat disambung menjadi satu dihubungkan langsung dengan + aki , untuk mencegah terbakar kabel jalur + aki anda harus memberi sekring sebelum masuk tegangan + aki. Pada pin 86 untuk saklar lampu dekat anda bisa menguhungkan dengan jalur asli pada lampu , atau soket lampu bawaan . Gunakan tespen DC 12V atau avometer untuk melihat mana tegangan lampu jauh atau dekat, biasanya tegangan + dari soket lampu, begitu pula untuk pin 86 saklar lampu jauh.
Pin 87 dengan warna jalur biru toska adalah keluaran tegangan yang akan masuk ke lampu dekat.
Pin 87 dengan jalur warna oren hubungkan dengan terminal lampu jauh.
Lihat juga bagaimana mereparasi relay

Thursday, March 10, 2016

Rangkaian Power amplifier gainclone LM1875

Rangkaian Power amplifier gainclone ini menggunakan IC LM1875 sebagai penguat utama dari amplifier gainclone ini. IC LM1875 memiliki distorsi yang sangat kecil, sehingga suara yang dihasilkan sangat jernih dan hampir sama dengan suara yang direkam.

Skema Rangkaian Power amplifier gainclone LM1875

Skema Rangkaian Power amplifier gainclone LM1875
Pada rangkaian diatas merupakan power amplifier gainclone yang menggunakan satu buah IC LM1875 dan komponen pundukung. Satu IC LM1875 menghasilkan keluaran daya 20 Watt Mono dengan distorsi yang sangat kecil, Tegangan catu daya yang dibtuhkan sekitar 15 V sampai 25 V DC Asimetris.

Pada gambar Rangkaian Power amplifier gainclone LM1875 yang sudah jadi dibawah ini merupakan amplifier gainclone stereo menggunakan 2 buah IC LM1875.

Rangkaian Power amplifier gainclone LM1875

Wednesday, March 9, 2016

Rangkaian Penguat Mic 4558

Rangkaian penguat mic ini menggunakan 2 IC 4558 , terdapat beberapa pengontrol nada , ada bass treeble , Effect , gain , juga master volume. berikut skema rangkaian penguat mic menggunakan IC 4558 :
Rangkaian Penguat Mic 4558
Rangkaian penguat mic ini membutuhkan catu daya tegangan asimetris +15V -15 Volt DC ,  anda bisa menggunakan rangkaian in sebagai penguat dan juga untuk memperjelas suara , keluaran ke power amplifier pun juga sangat jernih, cocok untuk digunakan pada lapangan atau ruangan.

Berikut PCB kit Penguat mic yang sudah jadi

PCB Rangkaian Penguat Mic 4558

Rangkaian Penguat Mic 4558 PCB kit

Mohon maaf untuk gambar yang buram, lebih jelasnya untuk skema rangkaian Penguat Mic 4558 anda bisa menghubungi  saya , dan jika anda ingin memesan PCB yang sudah jadi beserta komponennya,melalui contact us atau facebook

Power Amplifier BTL 100W dengan TDA2030

Rangkaian Power Amplifier TDA2030

Rangkaian power amplifier ini menggunakan 2 IC TDA2030 yang di bridge sehingga memliliki output atau keluaran daya yang lebih besar daripada menggunakan 1 IC TDA2030.  Output atau keluaran daya pada bridge atau BTL amplifier ini kisaran 100Watt dengan impedansi speaker 8 Ohm.
Dimana IC TDA2030 memiliki keluaran daya murni 20W pada 1 IC, namun pada rangkaian BTL ini rangkaian yang dimodifikasi dari skema aslinya sebagai berikut :

Skema rangkaian Power Amplifier BTL 100W dengan TDA2030

Skema rangkaian Power Amplifier BTL 100W dengan TDA2030

IC TDA2030

IC TDA2030 sebagai penguat audio ini memiliki keluaran suara yang jernih , dan untuk membuat rangkaian amplifier juga sangat simple cukup membutuhkan beberapa komponen pendukung. IC TDA2030 membutuhkan tegangan catu daya berkisar ± 18 VDC dengan kuat arus 3.5A untuk menghasilkan kualitas audio yang bagus. Dan gunakan pendingin alumunium yang bagus untuk pendingin IC supaya IC tetap dalam suhu yang normal tidak terlalu panas. Apabila IC cukup panas saat dijalankan melebihi suhu normal -40 sampai 150 °C, suara atau hasil audio juga akan berpengaruh, Berikut gambar diagram koneksi pin dari IC TDA2030 :
Pin koneksi IC TDA2030

Tuesday, March 8, 2016

Power Bank dari Limbah Baterai HP

Memanfaatkan baterai hp yang tak terpakai atau beberapa limbah baterai menjadi power bank ( pengisi daya baterai hp ), Jika anda memiliki baterai Hp yang sudah tidak terpakai namun jika kita tes menggunakan tester masih ada tegangannya , anda bisa memanfaatkannya sebagai sumber tegangan untuk power bank (portable charger) yang bisa anda bawa ke mana mana.

Untuk membuat power bank dari limbah baterai dibutuhkan beberapa komponen pendukung yaitu:


  • Baterai dengan beberapa jumlah bisa sebanyak-banyaknya
  • Power Bank mini yang diambil rangkaian inverter tegangan 3.7volt ke 5volt
  • Kabel secukupnya.

Alat yang dibutuhkan:


  • Tang Potong
  • Solder
  • Timah
  • Isolasi
  • Avo meter atau tester tegangan.

Cara membuat dan cara kerja

Mula mula kumpulkan beberapa baterai yang tidak terpakai , cek kondisi fisik baterai apakah masih normal apa tidak , berikut gambar baterai yang kondisi fisik masih normal. Baterai tidak menggembung, besar kemungkinan baterai tidak drop atau tidak mudah habis apabila dipakai.
Baterai HP yang masih normal tidak menggembung

Cek tegangan Baterai. Kemudian setelah anda cek kondisi fisik baterai kemudian cek tegangan pada baterai menggunakan avo meter atau alat tester tegangan lainnya.

Cek tegangan baterai HP

Apabila baterai masih terdapat terminal atau rangkaian kecil yang berfungsi menyetabilkan tegangan baterai yang masuk ke hp, anda bisa langsung mengecek tegangan dari terminal.Ambil avo pindah saklar ke 10 DCV. Colokkan avo ke terminal dan lihat apakah masih ada tegangan atau tidak. Baterai yang normal tegangannya 3.5 Volt - 3.7 Volt. Jika tegangan kurang dari itu atau tidak ada sama sekali , anda bisa mengisi daya baterai menggunakan charger desktop, apabila baterai yang sudah dicas menggunakan desktop namun tegangan belum normal, kemungkinan baterai sudah drop atau rangkaian pada baterai rusak.

Cek tegangan baterai hp normal

Apabila tegangan belum normal buka rangkaian kecil menggunakan tang potong sehingga seperti gambar diatas , lalu cek tegangan pada terminal baterai. Apakah tegangan masih normal 3.5V - 3.7 V? Jika tidak , cas lagi menggunakan cas desktop sampai tegangan normal. Apabila masih belum normal, berati baterai sudah drop dan sudah tidak bisa digunakan. Terminal baterai yang telah dibuka rangkaian kecilnya akan terlihat 2 terminal putih yang satu tegangan - dan yang satu tegangan + baterai. Biasanya tegangan + Baterai yaitu bodi baterai itu sendiri.

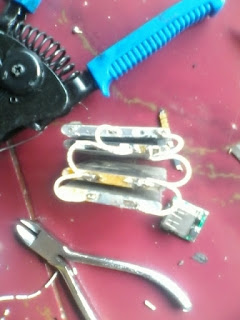

Sambung paralel baterai hp

Setelah pengecekkan dan baterai masih normal, sambung paralel menggunakan kabel antara baterai satu dengan yang lainya seperti terlihat pada gambar diatas. Jika rangkaian kecil pada bateri tidak ada , anda bisa langsung menyambung melalui terminal baterai + - , solder terminal dan berikan timah agar memudahkan pada saat menyolder dengan kabel. Apabila timah tidak mau lengket, bersihkan terminal atau gosok menggunakan ampelas agar timah mau lengket. Berhati-hatilah dalam mebersihkan dan menyolder terminal , karna rawan terjadi konsle apabila terminal - terhubung dengan bodi melalui pucuk solder. Ini akan berakibat baterai panas dan apabila kelamaan akan bisa meledak.
Sambung paralel baterai hp

Beri kabel lagi untuk keluaran tegangan + dan - yang nanti tegangan akan masuk ke rangkaian inverter 5V power bank sebagai tegangan sumber.

Power bank mini

Kemudian gunakan power bank mini ( kecil ) , Power yang saya gunakan diatas adalah power bank yang sudah tak terpakai karena baterai yang ada didalamnya sudah tidak berfungsi atau drop. Bongkar power bank dengan membuka ttupnya terdapat 4 baut kecil. Dan jika sudah terbuka maka didalamnya terdapat baterai dan sebuah rangkaian inverter 3.7Volt ke 5Volt komplit dengan rangkaian cas baterai power bank itu sendiri.

Rangkaian Inverter Power Bank
Rangkaian Inverter Power Bank
Rangkaian Inverter Power Bank

Setelah itu ambil rangkaian inverter dan beri masukan dari sumber tegangan baterai yang telah diparalel sebelumnya . Sambung menggunkan solder pada rangkaian terdapat tand + untuk tegangan + dan - untuk tegangan sumber -. Hati hati dalam menyolder , jangan sampai 2 kabel berhubungan langsung karna bisa menyebabkan konslet , apabila bila terjadi lama baterai bisa panas dan meledak.

Setelah semua tersolder anda bisa mencoba mengeces menggunakan power bank ini. aApabila sudah berfungsi normal sebagaimana ces Power Bank , anda bisa merapikannya dengan memasukkan kedalam kotak atau memberi isolasi dengan rapi.

Berikut Power Bank dari Limbah Baterai HP yang sudah jadi dan berfungsi. Power bank ini menggunakan 4 baterai hp yang berkapasitas 1200mAh, jadi power bank yang sudah jadi ini berkapasita 4 x 1200mAh yaitu 4800mAh. Semakin banyak baterai yang digunakan maka akan semakin banyak juga kapasitas power bank itu sendiri.

Membuat Power Bank dari Limbah Baterai HP

bermanfaat Membuat Power Bank dari Limbah Baterai HP.jpg

Monday, March 7, 2016

Membuat lampu sein Hazard pada Motor

Membuat rangkaian sein hazard atau lampu bahaya pada motor. Rangkaian sein hazard ini cukup simple dengan menggunakan flasher mobil yang berkaki tiga , digunakan pada rangkaian sein hazard di motor ini. Dan menambahkan saklar tambahan untuk mengaktifkan lampu sein hazard pada motor.

Tidak terlalu rumit untuk memasangnya , gunakan flasher sein berkaki tiga yang biasa digunakan di mobil seperti ini ,
Membuat lampu sein Hazard pada Motor

Cara memasang flasher di motor

Pada gambar diatas terdapat kode tulisan B L dan E, anda juga akan menemui kode tersebut pada flasher mobil berkaki tiga pada setiap kakinya. Dimana kode tersebut adalah kode B yaitu tegangan + aki yang dimainkan oleh saklar sein, L tegangan keluaran ke Lampu sein, E ke masa atau body. Dan cara memasangnya anda cukup menancapkan kode B dan L ke soket flasher bawaan pada motor , biasanya soket pada bawaan motor tidak sama dengan kode pada flasher, maka anda harus menyambung manual ke soket. Dan untuk kaki dengan kode E anda cukup menyambungkan ke masa atau body motor. Lalu untuk membuat sein motor menjadi hazard atau lampu bahaya anda cukup menambahkan saklar on / off, dimana saklar berfungsing menyambungkan antara sein kiri dan kanan, ketika sein bekerja. Maka sein akan menyala bersamaan antara kanan dan kiri , layaknya sebuah mobil yang sedang menyalakan lampu hazard/ lampu bahaya. Baca juga Flasher sein kedip cepat

Power Amplifier TDA2030 dengan Pengatur Nada

Berbeda dengan postingan sebelumnya tentang Power amplifier dengan IC TDA2030 , berikut ini adalah rangkaian power Amplifier TDA2030 mono beserta rangkaian Pengatur Nada yang simple dan juga berfungsi dengan baik.

Skema rangkaian Amplifier TDA2030 dengan Pengatur Nada , PCB & Layout desain

Skema rangkaian Amplifier TDA2030 dengan Pengatur Nada

Skema rangkaian Amplifier TDA2030 dengan Pengatur Nada
Layout PCB

Skema rangkaian Amplifier TDA2030 dengan Pengatur Nada
PCB desain

Pada rangkaian amplifier diatas cukup simple dan IC TDA2030 sebagai penguat utama daya audio. Tegangan catu daya yang dibutuhkan 15 VDC asimetris. Keluaran daya berkisar 30W .


Rangkaian Pengisi Daya Baterai menggunakan Mosfet

Rangkaian pengisi daya atau charger menggunakan transistor mosfet ini menggunakan sumber tegangan AC 220 V dengan kapasitas sumber arus pengisi daya maksimal 1 Ampere. Rangkaian pengisi daya ini bisa dimodifikasi untuk penggunaan kapasitas arus yang lebih besar, anda bisa memodifikasi pada komponen Q1, R1, D1-D5, dan T1/Trafo dengan menggunakan komponen yang lebih bagus atau lebih besar diatasnya.

Skema rangkaian Pengisi Daya / charger baterai menggunakan Transistor Mosfet


Mosfet Battery Charger

Cara kerja rangkaian pengisi daya baterai menggunakan transistor mosfet

Rangkaian ini bekerja pada tegangan sumber AC 220V , pada rangkaian diatas tegangan masuk pada trafo T1 dari tegangan sumber AC220V yang diberi pengaman sekring apabila tejadi konsleting tegangan yang masuk ke rangkaian akan terputus, baca juga Fungsi Sekering. supaya tidak terjadi kerusakan yang parah pada rangkaian pengisi daya.

Wednesday, March 2, 2016

Mereparasi relay hella 12 V 20 A

Perbaikan yang relay universal Hella 12V 30A. Relay yang saya memperbaiki disini biasanya digunakan di kendaraan, tapi pada dasarnya semua fungsi relay yang sama yang akan digunakan sebagai saklar elektromagnetik atau switch yang dikendalikan oleh magnet listrik. Cara kerja ini adalah ketika relay atau kumparan elektromagnetik yang dialiri listrik melalui terminal 85 dan 86, kumparan akan menyebabkan daya magnet. kekuatan magnet ini kemudian menggambar titik kontak sehingga terminal 30 dan 87 dihubungkan.
Selain relay 4 pin atau 4 terminal ada juga menyampaikan 5 pin, 6 pin dll prinsip kerja Its tetap sama, perbedaannya hanya kontak poin dikalikan. Pada 5 pin relay, ada terminal 87 dan 87 a. Biasanya 87a terminal kebalikan dari terminal 87 berarti bahwa ketika terminal 87 terhubung ke terminal 30, yang 87a terminal terputus dengan terminal 30 dan sebaliknya. Relay dibagi menjadi dua yaitu normaly terbuka dan normaly dekat. Disebut normaly terbuka adalah ketika normal atau tidak ada arus listrik yang mengalir ke terminal 85 dan 86, terminal 87 dan 30 tidak terhubung. Sementara normaly dekat adalah sebaliknya ketika dalam keadaan normal terminal 85 dan 86 atau kumparan tidak dialiri listrik, terminal 30 dan 87 dihubungkan. Gambar berikut adalah beberapa cara untuk memperbaiki relay, dari masih kotak untuk membuka dan melakukan solder yang dibungkus, untuk menyelesaikan:
Relay Hella 12V 30A 4Pin
relay hella unpacking
Buka relay menggunakan obeng min kecil
relay circuit unpacking
buka per pada main switch
repairing relay hella with circuit


magneticc switch on relay circuit

Jika saklar kotor bersihkan menggunakan cleaner
repairing and soldering magnetic switch relay
jika main switch ngepong bisa anda solder kembali


magnetic coil to operate switch
solder kembali jika kawat spul terputus

packing again if all finished relay
jika sudah tutup kembali


Tuesday, March 1, 2016

Rangkaian catu daya Variabel LM723

Catu daya variabel LM723

Rangkaian Catu daya ini merupakan rangkaian catu daya yang tegangan keluarannya bisa disetel menggunakan variabel potensio atau trimpot , keluaran tegangan catu daya sekitar 1.3 volt sampai dengan 12.2 volt 1 amper.


1.3V DC to 12.2V DC Regulator Power Supply

Bagaimana rangkaian catu daya bekerja?

Rangkaian catu daya ini disuplai tegangan 220v ac yang kemudian tegangan diturunkan oleh trafo stepdown tegangan menjadi 17 V Ac. Tegangan 17 V ac kemudian disearahkan oleh Dioda bridge B1 , lalu masuk ke rangkaian catu daya variabel berbasis pada IC LM728.

Daftar Komponen:
B1 40V/2.5A
C1 2200uF
C2 4.7uF
C3 100nF
C4 1NF
C5 330nF
C6 100uF
Green LED D1
D2 1N4003
F1 0.2A F
F2 2A M
IC1 LM723
R1 1k
R2 Pot. 5k
R3 0.56R/2W
R4 3.3k
R5 4.7k
S1 250V/1A
T1 2N3055 diberi pendingin 5K / W
TR1 220V/17V/1.5

Lihat sumber artikel : 10A High Current Variable Power Supply
